工藝一：地上方案

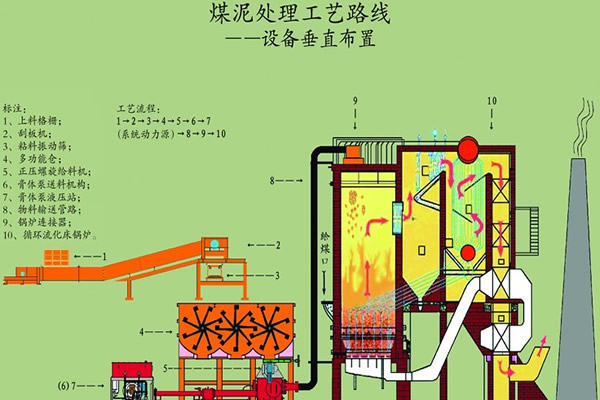

煤泥經過上料格柵倉到達輸送速度為60m3/h的刮板輸送機，進入速度約是20m3/h的粘料振動篩進行篩選，顆粒小于規定大小的自動落入傳輸速度為60m3/h的上料螺旋，近而到達容量在90～300m3范圍內的多功能料倉，在液壓系統及PLC電器控制的作用下，使它經過插板閥到達雙軸喂料螺旋機構，經雙軸喂料螺旋以約20m3/h的速度將煤泥運送到系統壓力在31.5Mpa左右的膏體泵，在壓力作用下使其通過輸送管到達鍋爐連接器，最終進入循環硫化床鍋爐進行無害化焚燒處理。如此反復。
工藝二：地下方案
煤泥經過上料格柵倉到達輸送速度為60m3/h的刮板輸送機，進入速度約是20m3/h的粘料振動篩進行篩選，顆粒小于規定大小的直接落入容量在90～300m3范圍內的多功能料倉，在液壓系統及PLC電器控制的作用下，使它經過插板閥到達雙軸喂料螺旋機構，經雙軸喂料螺旋以約20m3/h的速度將煤泥運送到系統壓力在31.5Mpa左右的膏體泵，在壓力作用下使其通過輸送管到達鍋爐連接器，最終進入循環硫化床鍋爐進行無害化焚燒處理。如此反復。
分類工藝特點總結
國內外對煤泥傳統的處理的方法：使用敞開的帶式輸送機進行運輸，這種運輸方式容易使煤泥滴漏，污染環境，同時建設投資大，占地面積廣，很容易造成二次污染，為了解決上述難題，本類系統以高壓、全封閉的管道輸送方式為煤泥的潔凈輸送提供了最佳解決方案。
本系統是集煤泥運輸、篩選、存儲、輸送于一體的高新技術產品，它在傳統的系統上增加了上料格柵倉，粘料振動篩等設備，同時減掉不必要使用的外部設備、提高部分組件的性能，從而使系統達到壓力出口高、流量大、輸送實現無級別調節、遠程控制、輸送過程無污染、管路布置靈活、占地面積大大減小、運行成本低廉獨特而新穎的設計使系統在安裝、調試、維修時更加簡單方便。
